设备概述

1. 名称解析
   • 哈密：设备品牌或生产厂家名称（可能为新疆哈密地区制造商）。

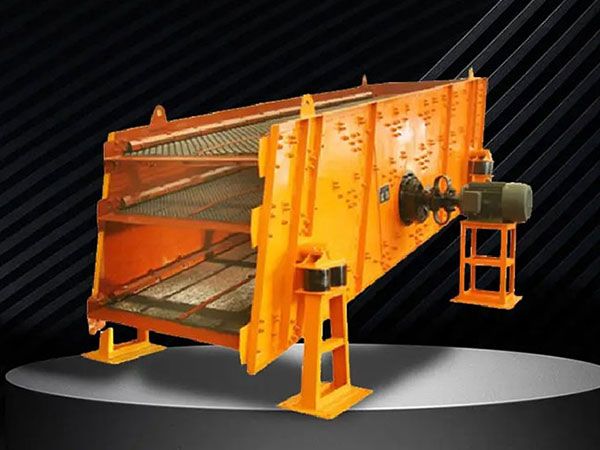

   • 双层：配备上下两层筛网，可分离三种粒度物料（上层粗颗粒、中层中颗粒、底层细颗粒）。
   • 直线振动：筛箱做水平+垂直的直线运动，物料分散快，透筛率高。

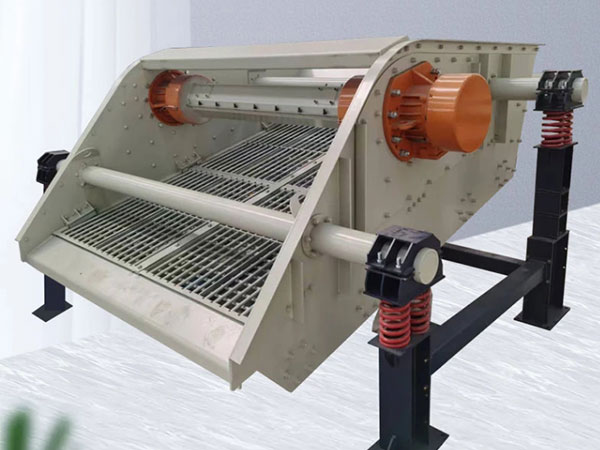

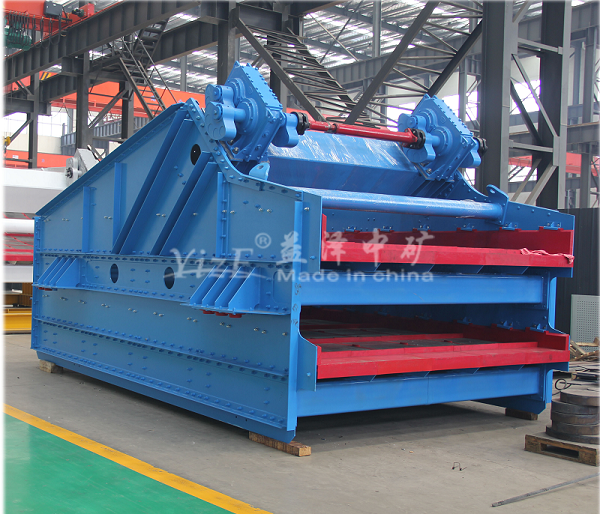

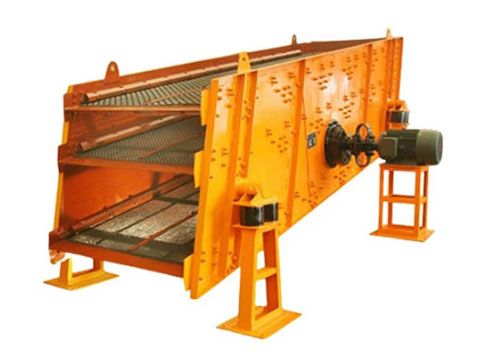

2. 结构组成

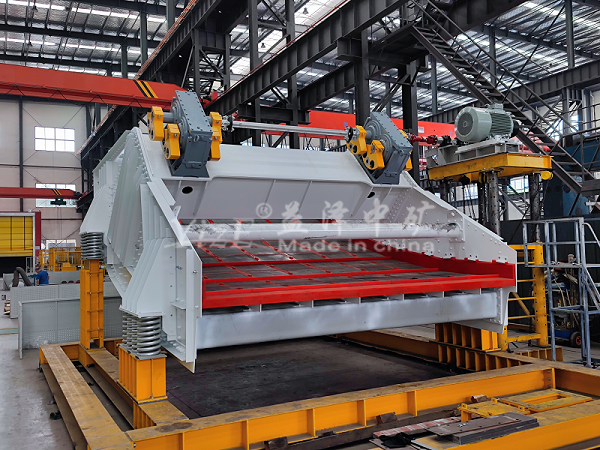

   • 筛箱、筛网、双振动电机、减震弹簧、支撑底座、加强型侧板、耐磨衬板等。
   • 重型设计：筛箱采用加厚钢板焊接，关键部位增加筋板，抗冲击性能强。

工作原理

1. 振动驱动：双振动电机同步反向旋转，产生水平+垂直的直线振动合力。
2. 物料运动：物料在筛面上呈抛物线轨迹跳跃前进，细颗粒透过筛孔下落，粗颗粒沿筛面排出。
3. 分层筛分：上层筛网分离大块物料，下层筛网分离中块物料，未透过下层的为细颗粒。

技术特点

1. 高强度设计
   • 筛箱：加厚钢板（如16-20mm）焊接，关键部位增加筋板，抗冲击性能提升50%以上。
   • 振动电机：大功率型号（如15kW-30kW），适应高负荷启动。
2. 大处理量
   • 筛面面积可达3m×6m以上，单台处理能力超1000吨/小时。
   • 直线振动轨迹使物料快速分散，减少堵塞风险。
3. 耐磨耐用
   • 筛网：高锰钢（ZGMn13）或聚氨酯材质，寿命长达6-12个月。
   • 筛箱内壁：铺设NM400耐磨钢板，延长设备寿命。
4. 低故障率
   • 振动电机外置设计，便于维护且避免物料堆积。
   • 轴承（如SKF、FAG），运行稳定，故障率低。

1. 适应性强
   • 处理粒度：≤300mm（很大进料尺寸可达500mm，需定制）。
   • 筛分粒度：5-150mm，满足多种分级需求。
   • 物料类型：适合干湿物料，但对粘湿物料需配合清扫装置。

哈密工况的致命挑战与军工级解决方案

痛点	传统振动筛失效风险	哈密重载定制方案
-35℃钢板冷脆	筛箱焊缝开裂	整机Q345D低温钢（-40℃ Akv≥34J）
石英砂磨蚀	筛板3个月击穿	上层：碳化钨格栅筛板（HV≥1100） 下层：陶瓷-聚氨酯复合筛板（HRA≥92）
风沙侵入轴承	振动器48小时卡死	三重动态密封+正压洁净舱（0.1MPa）
大块矿石冲击	横梁断裂	箱型梁结构+有限元拓扑优化（抗冲击↑60%）
粘湿料堵塞	筛孔糊死导致振幅归零	筛面纳米疏油涂层+内嵌式超声清网系统

▶ 极寒三防驱动系统

▶ 磨蚀防御体系

• 筛板装甲化

  • 上层：10mm厚高锰钢基板+可换式碳化钨齿块（螺栓快拆设计）

  • 下层：聚氨酯基体+氧化锆陶瓷嵌片（抗石英砂磨蚀寿命≥8000小时）

• 防粘附黑科技

  • 筛面激光熔覆微纳结构疏油涂层（接触角＞150°）

  • 每轴独立40kHz超声波清网模块（粘料堆积＞3mm自动触发）



应用领域

• 矿山行业：铁矿石、铜矿石、金矿石等粗碎后筛分。
• 冶金行业：烧结矿、球团矿分级。

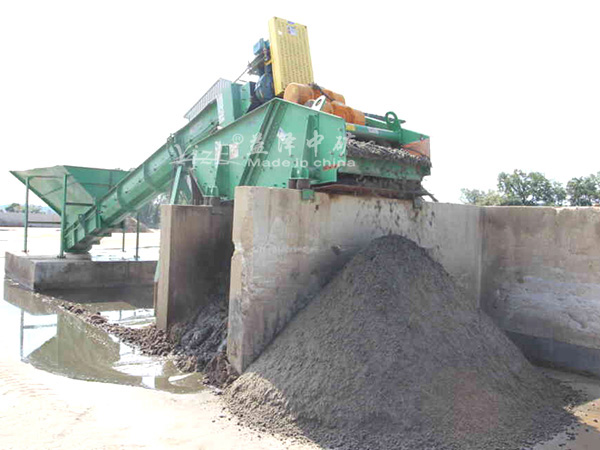

• 建材行业：石灰石、花岗岩等砂石骨料生产。
• 煤炭行业：洗煤厂原煤分级、块煤与末煤分离。
• 工程领域：水电站、高速公路建设中的大块石料筛分。

工况参数对照表
